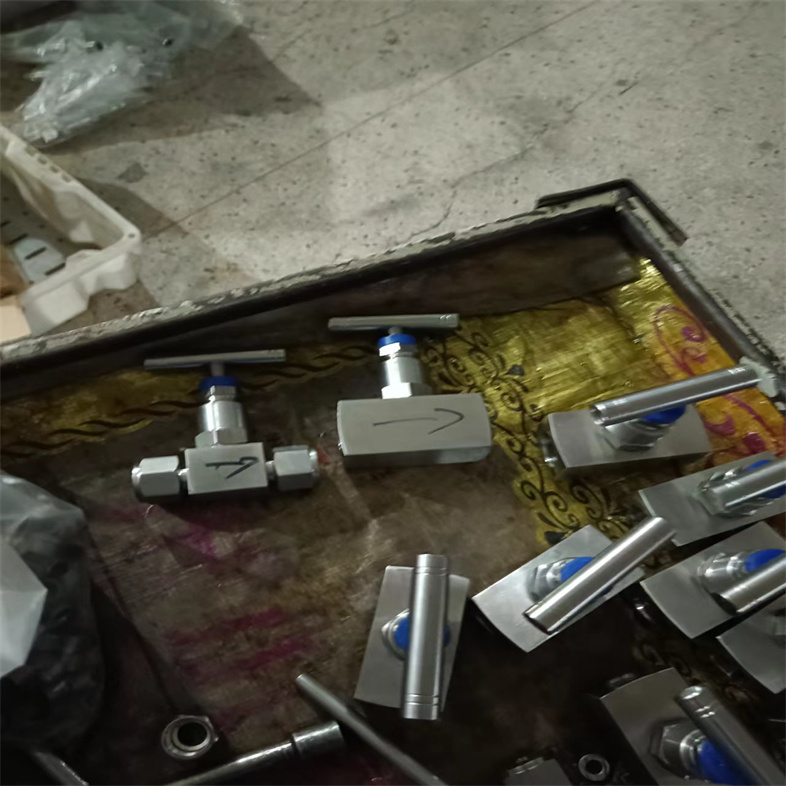

一、J13W-160PⅢ不銹鋼內螺紋針形閥結構應用與技術詳解型號含義解析

J13W型針型閥采用鍛管連接和螺紋連接，適用燃氣設備容器連接壓力表測量配套等其它燃氣管路上。
J13W 中各字符代表：

• J：針型閥（類型代號）；

• 1：連接形式為內螺紋連接（閥體兩端為內螺紋，適配外螺紋管道）；

• 3：結構形式為直通式（流體進出口同軸線）；

• W：密封面材料為閥體本體材料（直接研磨密封，無需堆焊合金）。




•

二、J13W-160PⅢ不銹鋼內螺紋針形閥結構應用與技術詳解結構設計與工作機制

1. 核心結構特點

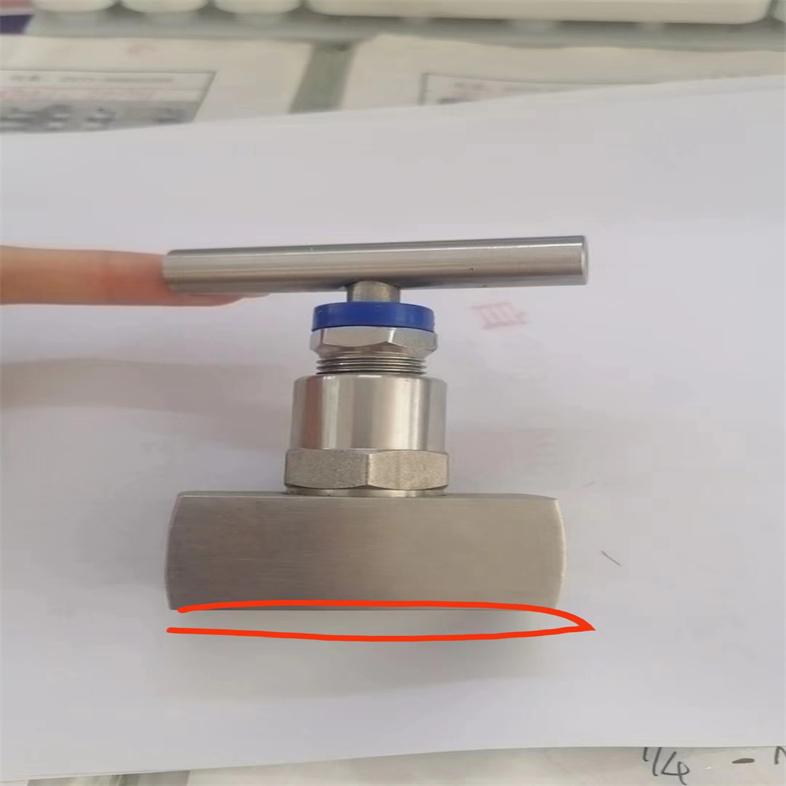

• 內螺紋接口：閥體兩端為內螺紋，可直接連接帶外螺紋的管道、儀表或設備，適配性強，安裝便捷；

• 直通式流道：流體沿直線通過閥體，阻力小，適合對流量穩定性要求高的場景；

• 針型閥芯：閥芯呈尖銳圓錐狀，與閥座形成線密封，調節精度高，可控制微小流量或?qū)崿F(xiàn)精密節流；

• 填料密封系統：閥桿通過螺紋與閥體連接，填料函內填充聚四氟乙烯或石墨，防止介質泄漏。

2. J13W-160PⅢ不銹鋼內螺紋針形閥結構應用與技術詳解工作原理

在工業流體控制領域，一種特定的閥門類型因其精密的結構和關鍵的作用而受到重視，這就是內螺紋針型閥。其中，河南地區生產的J13W型號內螺紋針型閥是一個具有代表性的產品。本文將圍繞這一產品，通過幾個方面的闡述，幫助讀者更好地理解其特性。

1.基本概念與工作原理

針型閥，顧名思義，其核心部件是一個錐形針狀的閥芯。通過旋轉手輪，這個精細的閥芯可以極其緩慢地、精確地移動，從而實現對流體通道開度的微調。這種設計使得閥門能夠?qū)α髁窟M行非常精細的控制，這是它與普通截止閥或球閥的區別之一。普通截止閥主要用于流路的開通與切斷，雖然也能調節流量，但精度遠不及針型閥；而球閥則基本設計為快速啟閉，不適合用于流量調節。

“內螺紋"指的是閥體上的連接方式。J13W型號的閥門，其進出口端都加工有內螺紋，可以方便地通過外螺紋管道或接頭與系統進行連接。這種連接方式結構緊湊，安裝簡便，在中小口徑的管道系統中應用非常普遍。整個閥門的工作原理可以簡化為：順時針旋轉手輪，閥針向下移動，逐漸減小流道面積直至關閉；逆時針旋轉手輪，閥針向上提起，流道逐漸打開。由于其開啟行程小，閥針的細微移動就能引起流量的明顯變化，從而實現了高精度的控制。

2.材料選擇與結構特點

J13W內螺紋針型閥在材料上通常有多種選擇，以適應不同的工況需求。常見的閥體和主要零件會采用碳鋼、不銹鋼等材料。例如，不銹鋼材質的閥門具有良好的耐腐蝕性，適用于水、蒸汽、油品以及一定程度的腐蝕性介質；而碳鋼材質的閥門則更側重于強度和成本，在非腐蝕性或弱腐蝕性介質中表現出色。

在結構上，J13W型號體現了針型閥的典型特征。首先是密封結構。許多此類閥門采用閥瓣與閥座直接研磨密封的形式，這意味著閥針的錐面與閥座的錐孔經過精密加工，能夠?qū)崿F(xiàn)金屬對金屬的硬密封，密封性能好，耐用性高。其結構非常緊湊，體積小，重量輕，這對于安裝空間有限的場合是一個顯著優勢。相比之下，一些功能類似的調節閥或截止閥，結構可能更為復雜和龐大。

部分J13W閥門會采用填料密封結構。在閥桿穿過閥蓋的位置，會使用石墨、聚四氟乙烯等材料的填料來確保閥桿處的密封，防止介質從閥桿間隙泄漏。這種設計便于在需要時調整或更換填料，維護性較好。

旋轉閥桿帶動閥芯上下移動：

• 關閉狀態：閥芯錐面緊貼閥座，阻斷流體通路；

• 開啟狀態：閥芯上移，錐面與閥座形成間隙，流體通過間隙流通；

• 流量調節：通過控制閥芯提升高度，線性改變流通面積，實現流量精確控制。

三、J13W-160PⅢ不銹鋼內螺紋針形閥結構應用與技術詳解性能參數與材料選型

二、J13W-160PⅢ不銹鋼內螺紋針形閥結構應用與技術詳解 主要零部件材料

三、J13W型針型閥 主要性能規范

四、J13W型針型閥 主要外形及連接尺寸

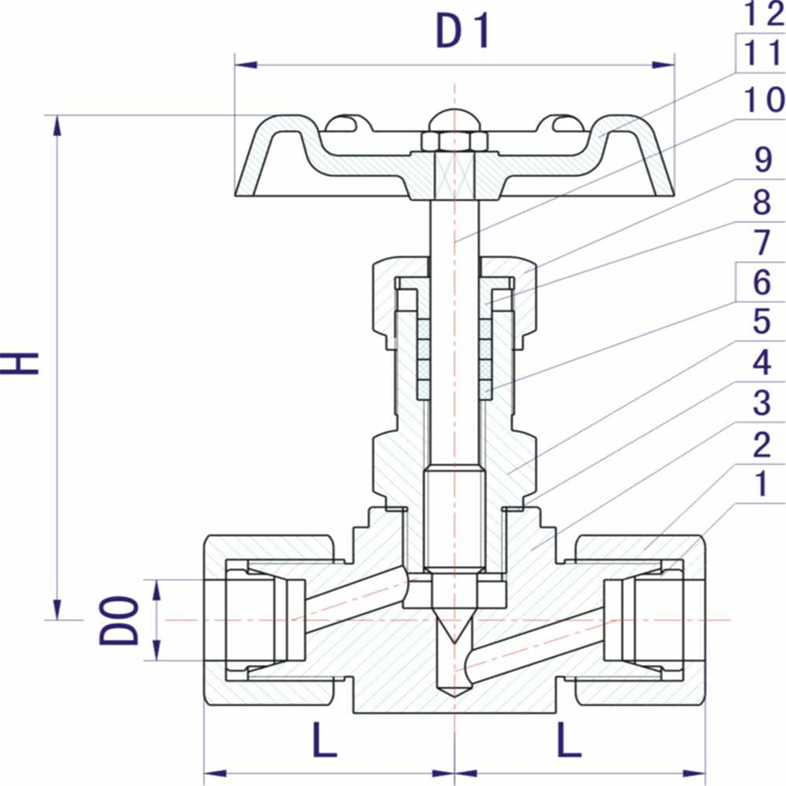

J13W-160PⅢ內螺紋針形閥結構圖紙：

四、J13W-160PⅢ不銹鋼內螺紋針形閥結構應用與技術詳解典型應用場景

1. 儀表與控制系統：

• 作為壓力表、變送器、流量計等儀表的根部閥，控制介質接入與切斷；

• 實驗室設備中調節氣體或液體流量（如氣體分析儀器、精密輸液裝置）。

• 工業管路系統：

• 石油化工行業的采樣管線、分析儀器連接管路（小口徑、高壓場景）；

• 液壓系統中調節油壓或作為放空閥，蒸汽系統中控制微量蒸汽流量；

• 制藥、食品行業的潔凈管路（可選不銹鋼材質，滿足衛生標準）。

• 特殊場景優勢：

• 內螺紋連接適合管道外螺紋接口，尤其適用于管徑較小（DN25 以下）的緊湊安裝環境；

• 直通式結構流道短，阻力損失小，適合對流體阻力敏感的工況（如流量計量系統）。




•

一、針型閥的作用及安裝方法

針型閥是一種可調節流量的閥門，廣泛應用于各種工業設備中，其作用是調節管路中的流量以控制設備的運轉狀態。針型閥的安裝要點如下：

1.在管道前必須設定過濾裝置，以防止雜物和顆粒物堵塞針型閥。同時，在針型閥前端也必須設有過濾網，以避免雜質的進入。

2.針型閥的進口必須和壓力表相連，這樣可以把壓力降至一個合適的范圍內。如果壓力太高，閥門就會被破壞。

3.針型閥的安裝要遵循相關要求和標準，必須保證管道連接處嚴密無漏。

4.在針型閥的進口和出口之間，要設定控制閥門，這樣可以更方便地控制流量。

二、壓力表的作用及安裝方法

壓力表是一種測量壓力的儀器，可應用于各種工業設備中，其作用是調節管路中的流量以控制設備的運轉狀態。針型閥的安裝要求以下：

1.首先應選擇合適的壓力表，確保其測量范圍符合要求。

2.在安裝壓力表前，要檢查各部件是否正常，以保證精準度。

3.壓力表必須與管道連接緊密，確保管道中沒有漏氣情況。

4.在壓力表的入口處要安裝針型閥，以便調整進入壓力表的壓力。

5.在長期使用過程中，要定期檢查和維護壓力表，確保其精度。

三、常見問題及解決方法

1.針型閥在使用過程中出現振動和噪音，應及時檢查是否連接完好，并清理雜物和污垢。

2.壓力表指針不穩定或波動，可能是連接不牢或精度不夠，需檢查和更換相關部件。

3.在使用過程中，重要的是要有定期的維護和保養，以延長設備的壽命和確保安全運行。

J13W-160PⅢ不銹鋼內螺紋針形閥結構應用與技術詳解總結：

針型閥和壓力表的正確安裝方法可以有效地保證設備的正常運轉，且延長設備的壽命。因此，在安裝和維護過程中需要嚴格遵守要求和標準。本文介紹了針型閥和壓力表的作用和安裝步驟，并提出了針對常見問題的解決方案，希望能對使用者有所幫助。
